Tập đoàn INTERONE thành lập năm 2001 là nhà phát minh module LED đầu tiên Hàn Quốc, một trong những tập đoàn sản xuất module LED hàng đầu Hàn Quốc hiện nay, xuất khẩu gần 50 Quốc gia trên thế giới: Ả Rập, Duibai, Mỹ… với doanh thu xuất khẩu số 1 Hàn Quốc, đạt tiêu chuẩn Quốc tế: SASO, IP68, CE, KC, RoHS,….
Để có được vị thế như ngày hôm nay tập đoàn INTERONE đã không ngừng phát triển và đổi mới công nghệ điển hình nhất là Tập đoàn đi đầu Hàn Quốc với công nghệ sản xuất tự động hóa module LED. Vậy công nghệ tự động hóa là gì? Quy trình sản xuất tự động hóa module LED của INTERONE ra sao? Hãy cùng chúng tôi tìm hiểu ngay sau đây.
Tự động hóa là gì?
Tổng quan chung: Tự động hóa hoặc điều khiển tự động là việc sử dụng nhiều hệ thống điều khiển cho các thiết bị hoạt động như máy móc, xử lý tại các nhà máy, nồi hơi, lò xử lý nhiệt, chuyển mạch trong mạng điện thoại; chỉ đạo và ổn định của tàu, máy bay; sản xuất các linh kiện điện tử và các ứng dụng khác với con người can thiệp tối thiểu hoặc giảm. Một số quy trình đã được hoàn toàn tự động 100%.
Lợi ích lớn nhất của tự động hóa là tiết kiệm lao động, tiết kiệm năng lượng, nguyên vật liệu và nâng cao chất lượng với độ chính xác rất cao.
Tập đoàn INTERONE đã ứng dụng công nghệ sản xuất tự động hóa vào quy trình sản xuất module LED như thế nào?
Để mang tới sản phẩm chất lượng, độ chính xác cao, tỷ lệ sản phẩm lỗi gần như 0% và đạt tiêu chuẩn Quốc tế thì Tập đoàn INTERONE đã ứng dụng công nghệ sản xuất tự động hóa vào quy trình sản xuất module LED.
Quy Trình Sản Xuất Tự Động Hóa Module LED Nội Địa Hàn Quốc INTERONE trải qua 6 công đoạn như sau
1. Công đoạn SMT (Surface Mount Technolog)
Tập đoàn INTERONE sau khi ra đời vài năm đã áp dụng ngay công nghệ dán bề mặt hay còn gọi là SMT (viết tắt của từ Surface Mount Technology) là thuật ngữ của chuyên ngành chế tạo điện tử, để chỉ một công nghệ chế tạo các bo mạch.
Ngành công nghiệp chế tạo điện tử đã trải qua các bước phát triển của công nghệ đóng gói các linh kiện (components). Khởi đầu từ công nghệ xuyên lỗ (through hole): các linh kiện được cắm tổ hợp lên bo mạch thông qua các lỗ xuyên trên mạch in hay PCB. Tất cả các linh kiện ở tất cả các chủng loại đều phải có chân đủ dài để có thể cắm xuyên qua bo mạch và mối hàn sẽ được thực hiện ở mặt bên kia thông qua lò hàn sóng (wave soldering) hoặc hàn tay.
SMT là công nghệ mới hơn, trong đó các linh kiện được gắp lên (pick up) khỏi các vị trí đặt linh kiện và đặt (place) vào vị trí đúng của nó trên bản mạch in. Các máy SMT ngày nay bảo đảm cho việc pick up và place được thực hiện với sai số cực nhỏ, do bởi các máy SMT là các máy cơ khí chính xác điều khiển bằng máy tính được trang bị những công nghệ hiện đại nhất như công nghệ xử lý ảnh…

Ngày nay, một bo mạch tùy vào yêu cầu sử dụng được thiết kế mà có thể chế tạo theo công nghệ xuyên lỗ, hoặc theo công nghệ SMT, hoặc kết hợp cả hai. Việc áp dụng công nghệ SMT mang lại một trình độ sản xuất tự động hóa cao độ và mang lại năng suất cũng như sự linh động cực cao trong việc thay đổi model sản xuất.

Các Công đoạn trong SMT
1. Loader
2. Screen Printer
3. SPI
4. Chip Mounter
5. Refflow
6. AOI
7. Unloader
8. VM Inspection
9. Ultrasonic PCB Cleaning.
Hiện nay, INTERONE đang sử dụng dây chuyền tự động hóa hiện đại nhất của tập đoàn SAMSUNG.
2. Công đoạn Bolting – Dùng ốc vít kết nối bản mạch PCB với dây nguồn
Với ưu điểm không sử dụng mối hàn mà dùng các ốc vít có kích cỡ chiều cao từ 1~2mm để bắt nối phần PCB với dân nguồn nên đảm bảo tính truyền dẫn điện năng tốt, các đèn sẽ được nối song song với nhau, đảm bảo điện áp ổn định.

Công đoạn này đòi hỏi độ chính xác cao nên được sử dụng máy bắt ốc vít tự động, cùng hàng loạt khuôn gá đảm bảo độ sâu của ốc vít vừa tới đủ tiếp xúc với dây điện nhưng cũng không quá căng sẽ làm hỏng phần bản mạch PCB.
Bản Mạch PCB đã được bắt ốc vít chuẩn bị cho bước tiếp theo model Z3U-V05

Video công đoạn Bolting đóng vai trò quyết định chất lượng sản phẩm
3. Printing – Gá lens thấu kính lên khuôn gá để in ấn mã hiệu sản phẩm
Với những model không có đúc sẵn nổi mã hiệu trên lens – thấu kính thì công đoạn in sẽ là bắt buộc. Với gần 30 model và các dòng sản phẩm khác nhau thì việc quản lý sẽ dễ dàng hơn khi trên mỗi sản phẩm có đầy đủ thông tin.

Mô tả công đoạn in mã hiệu sản phẩm
4. Ultrasonic Welding – Hàn sóng cao tần
Đây là công đoạn quyết định đến độ chuẩn kháng nước, chống bụi, chống mưa tuyệt đối IP68. Nhờ sóng cao tần, phần Lens – cầu thấu kính bằng chất liệu nhựa Polycabon sẽ được hàn chặt với phần thân vỏ của đèn
Ưu điểm: hàn không tạo nhiệt, mối hàn có chất lượng tuyệt đối, đảm bảo khả năng chống nước, chống xâm nhập của chất lỏng hay bụi vào phần trong của đèn bản mạch PCB.

Lens – cầu thấu kính cũng giúp cho ánh sáng của đèn tạo nên các góc chiếu khác nhau tùy theo yêu cầu của chân chữ hay kích cỡ của biển hộp đèn.

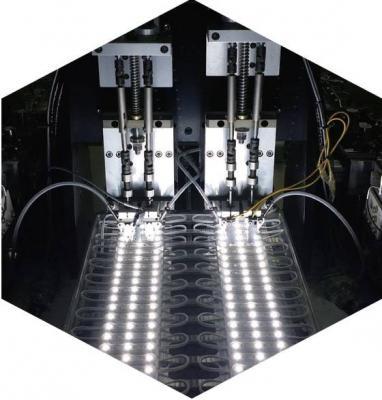

5. Aging – Test kiểm tra các thông số kỹ thuật và tuổi thọ của Moduled LED
Một công đoạn không thể thiểu được trước khi đóng gói xuất hàng. Căn cứ theo các thông số, tỏa nhiệt, độ hoàn màu, độ sáng, mức độ giảm sáng, thử áp và dòng… sản phẩm sẽ được kiểm tra nghiêm ngặt để đạt đúng tiêu chuẩn đầu ra.
Toàn bộ sản phẩm trước khi xuất kho sẽ được kiểm tra Mode Z3U-V05
Công đoạn này đòi hỏi sử tỷ mỷ cẩn thận của thợ kỹ thuật.
6. Đóng công và chuyển lên xe tải ra cảng Incheon
Sau mọi công đoạn, giờ đây Moduled LED nội địa Hàn INTERONE sẽ được đóng pa-let theo từng đơn đặt hang và chuyển đi gần 50 quốc gia trên thế giới
Mỗi sản phẩm sẽ được đóng gói hai lớp, một thùng nhỏ 200 module/ thùng và 10 thùng nhỏ sẽ được đóng vào một thùng lớn như hình.
Từ đây sản phẩm đèn LED Hàn Quốc sẽ được vận chuyển qua đường biển hoặc đường máy bay đi đến tay người tiêu dùng.
Tổng kết: Quy trình sản xuất module LED nội địa Hàn Quốc INTERONE là quy trình tự động hóa và khép kín 100% đạt tiêu chuẩn Quốc tế, các sản phẩm được kiểm định kỹ càng của ủy ban kỹ thuật điện Quốc tế để đưa đến tay người tiêu dùng, chính vì thế tỷ lệ sản phẩm lỗi là 0%.
