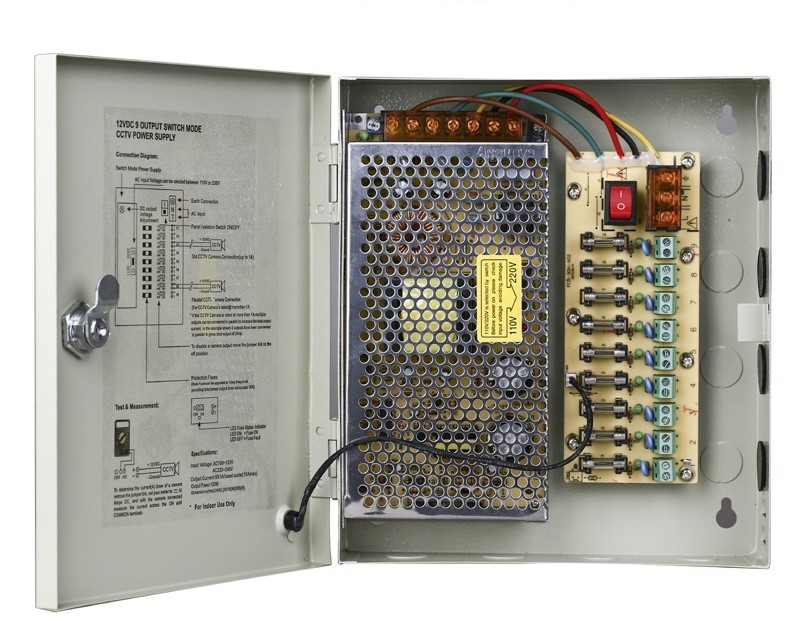

Nguồn tổ ong hay còn gọi là nguồn xung. Bởi vì bên ngoài có các lỗ thông hơi dùng để thoát nhiệt giống như cấu tạo của tổ ong nên được gọi là nguồn tổ ong. Vậy nguồn tổ ong là gì? Cấu tạo và chức năng của từng khối ra sao?

Nguồn tổ ong là gì? Ưu và nhược điểm cần chú ý

Nguồn tổ ong (nguồn xung) được thiết kế với tác dụng chuyển đổi từ nguồn điện xoay chiều 220v sang 1 chiều 12v. Nguyên tắc hoạt động được dựa trên dao động xung bằng các mạch điện tử cùng với sự kết hợp với 1 biến áp xung.

Như chúng ta đã biết, đối với nguồn tuyến tính được sử dụng với biến áp sắt từ dùng để hạ điện áp rồi sau đó sử dụng một mạch chỉnh lưu, cùng với sự kết hợp của IC nguồn để có thể tạo ra các nguồn điện áp một chiều theo yêu cầu. Nhưng nhược điểm của nguồn tuyến tính khó có thể khắc phục đó là kích thước thường khá lớn và cồng kềnh, rất tốn vật liệu.

– Đối với nguồn tổ ong thì ưu điểm là giá thành sản phẩm rẻ, rất gọn và nhẹ dễ dàng có thể tích hợp vào các thiết bị nhỏ, hiệu suất làm việc cao.

– Nhược điểm của nguồn tổ ong là việc chế tạo khá khó vì cần đòi hỏi kỹ thuật cao, thiết kế khá phức tạp, quá trình sửa chữa cũng sẽ rất khó khăn đối với những người mới, ngoài ra thì tuổi thọ của loại nguồn này cũng không cao.

Chức năng của từng linh kiện chính trong nguồn tổ ong

Đối với một nguồn tổ ong sẽ có những linh kiện cơ bản như sau:

– Biến áp xung: Cấu tạo của biến áp xung gồm các cuộn dây quấn trên một lõi từ, lõi từ được sử dụng ở đây là lõi ferit. Đối với 1 biến áp xung có cùng chung kích thước với biến áp sắt từ thì biến áp xung thường sẽ cho ra công suất lớn hơn rất nhiều so với biến áp thường. Ngoài ra, biến áp xung còn có thể hoạt động rất tốt ở các dải tần cao.

– Cuộn chống nhiễu, diode chỉnh lưu, tụ lọc sơ cấp: Khối này có nhiệm vụ biến đổi điện áp xoay chiều thành điện áp 1 chiều và tích trữ trên tụ lọc sơ cấp để có thể cung cấp năng lượng cho cuộc sơ cấp của biến áp xung.

– Sò công suất: Là một trong những linh kiện bán dẫn được sử dụng giống như một công tắc chuyển mạch. Các linh kiện có thể được sử dụng như mosfet, transistor, IGBT, IC tích hợp có nhiệm vụ đóng cắt điện từ ở chân (+) của tụ lọc sơ cấp vào cuộn dây sơ cấp biến áp xung.

– Tụ lọc thứ cấp: Sử dụng để tích trữ nguồn điện từ cuộn thứ cấp của biến áp xung để đưa đến tải tiêu thụ. Khi cuộn sơ cấp của biến áp được đóng cắt điện liên tục bằng sò công suất thì sẽ xuất hiện dòng từ trường biến thiên dẫn đến cuộn thứ cấp của biến áp sẽ xuất hiện một điện áp đầu ra. Điện áp này sẽ được chỉnh lưu thông qua diode rồi lại đưa ra tụ lọc thứ cấp để san phẳng điện áp giúp điện áp đầu ra ổn định hơn.

– Cầu chì: Giúp bảo vệ mạch trong trường hợp quá tải hoặc nguồn bị ngắn mạch.

– IC quang và IC TL431: Là khối có nhiệm vụ tạo ra một điện áp cố định để có thể giúp khống chế được điện áp đầu ra bên cuộn thứ cấp giúp nguồn ổn định theo ý muốn. Nhiệm vụ của chúng là khống chế dao động đóng cắt điện vào cuộn sơ cấp của biến áp sao cho điện áp đầu ra bên thứ cấp có thể đạt được đúng như yêu cầu.
